灯光与设计的完美融合

时间:2017-07-12 来源:

      今天小U以深圳当代艺术馆与城市规划展览馆为例,给大家讲一讲关于展馆的灯光与设计的相关知识。此建筑由深圳当代艺术馆与城市规划展览馆两部分组成,相互独立又有机统一。 它由玻璃、冲孔板、石材三种表皮材料组成,利用钢结构系统彼此延伸扭转,形成复杂而充满生命力的建筑体。但极具造型感的幕墙造型也为灯光设计带来巨大麻烦, 灯光最终克服重重挑战,与建筑结构完美整合在一体,干净利落的呈现了一块晶莹剔透的城市“巨石”。针对异型建筑工程,BIM(建筑信息模型)是一种非常快速有效的解决方案,而本此设计工作,也是利用BIM(建筑信息模型)方式来进行灯光设计工作的有效尝试。

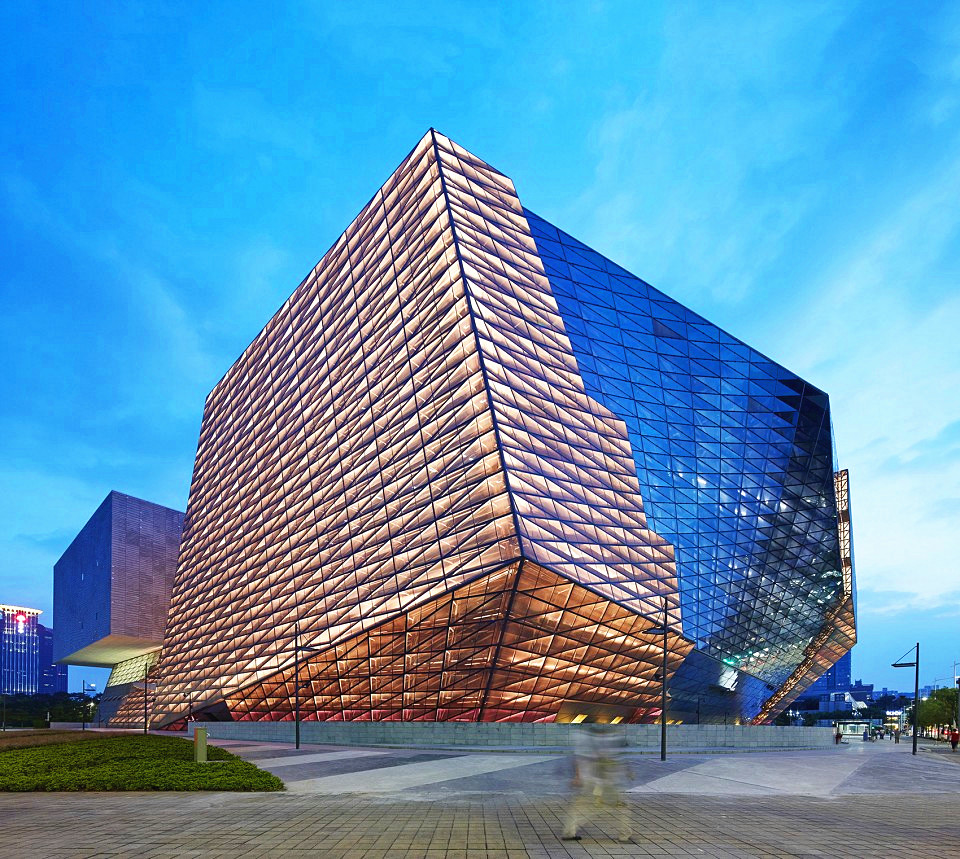

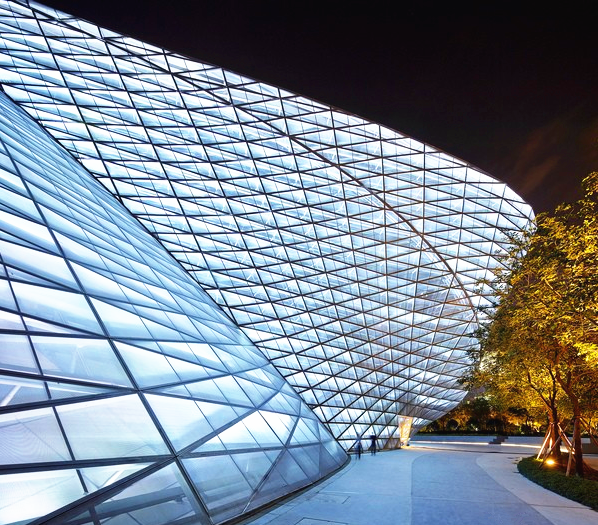

▽ 深圳当代艺术馆与城市规划展览馆
灯光与设计的完美融合(图1)

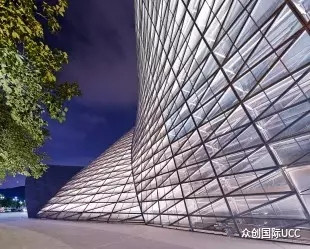

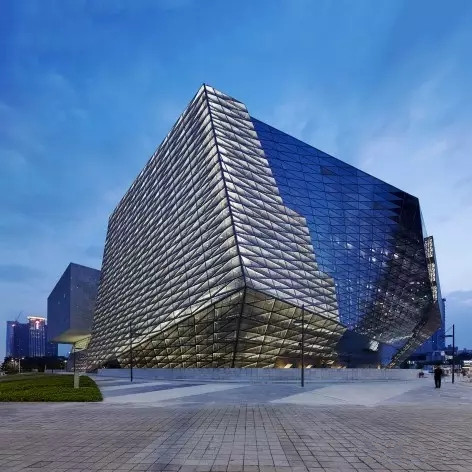

▽ 复杂而充满生命力的建筑体
灯光与设计的完美融合(图2)

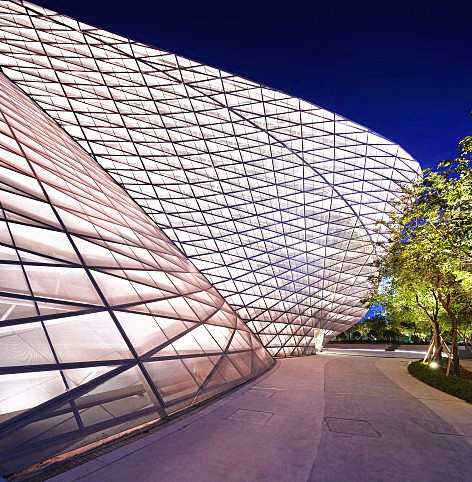

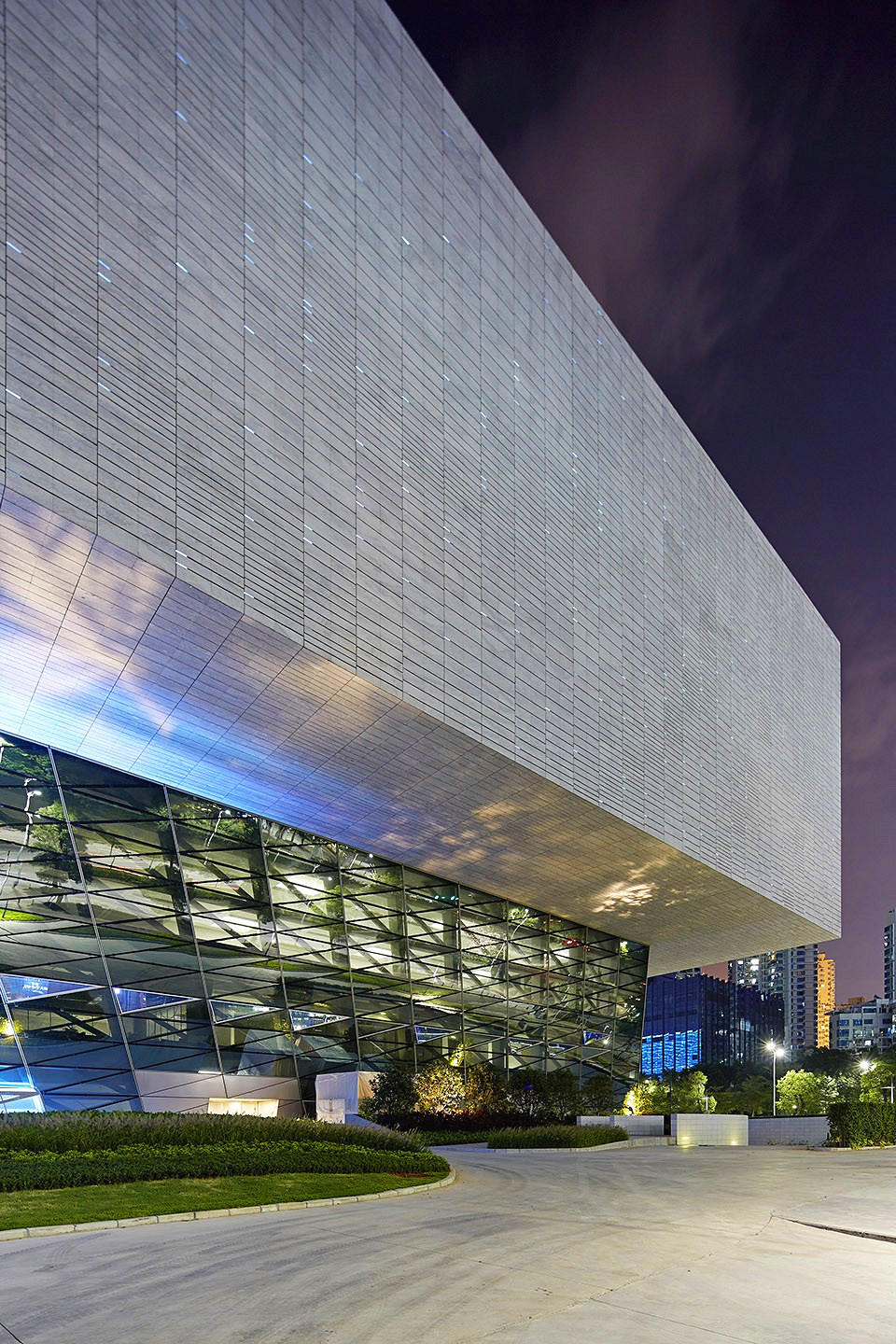

▽ 极具造型感的幕墙造型
灯光与设计的完美融合(图3)

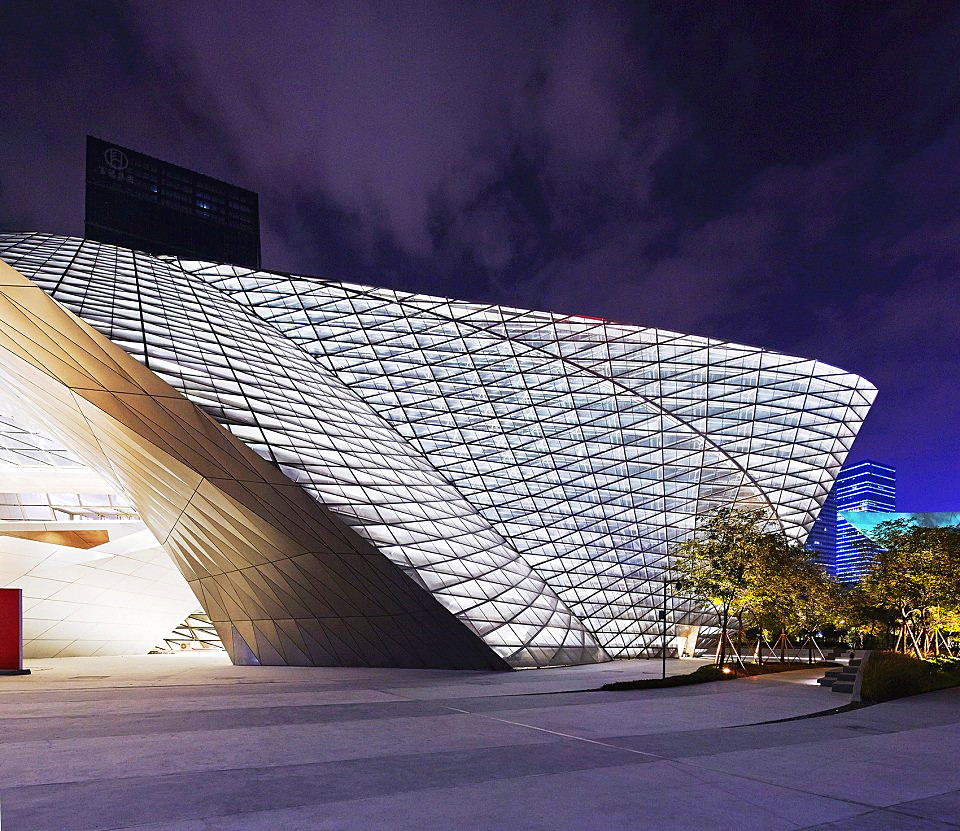

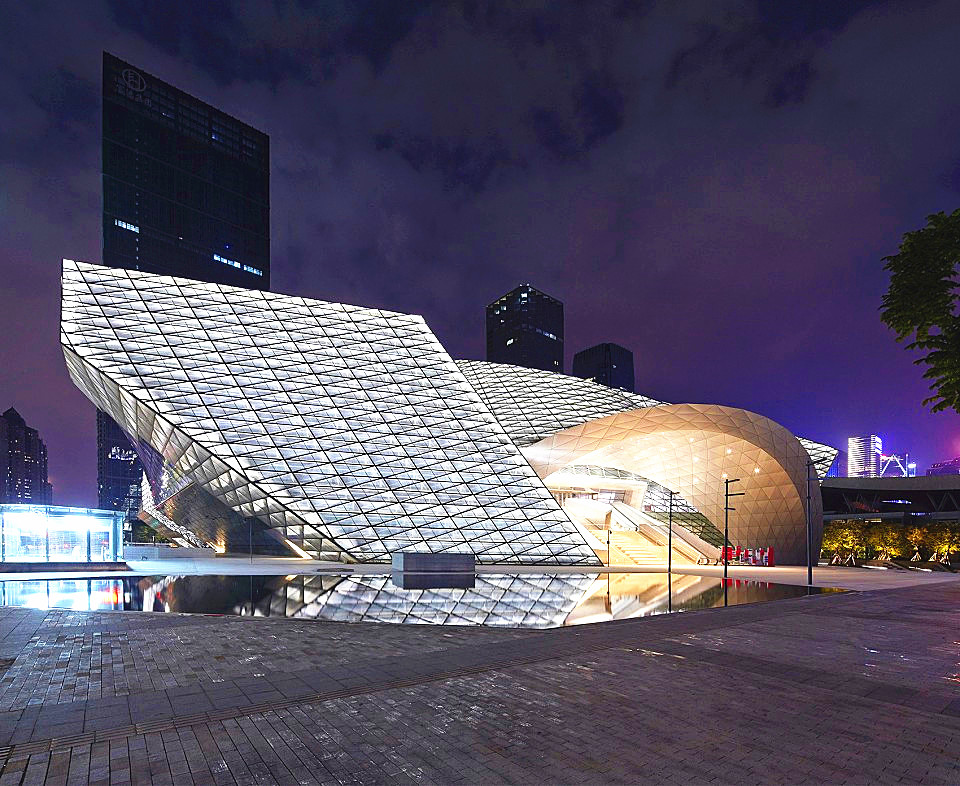

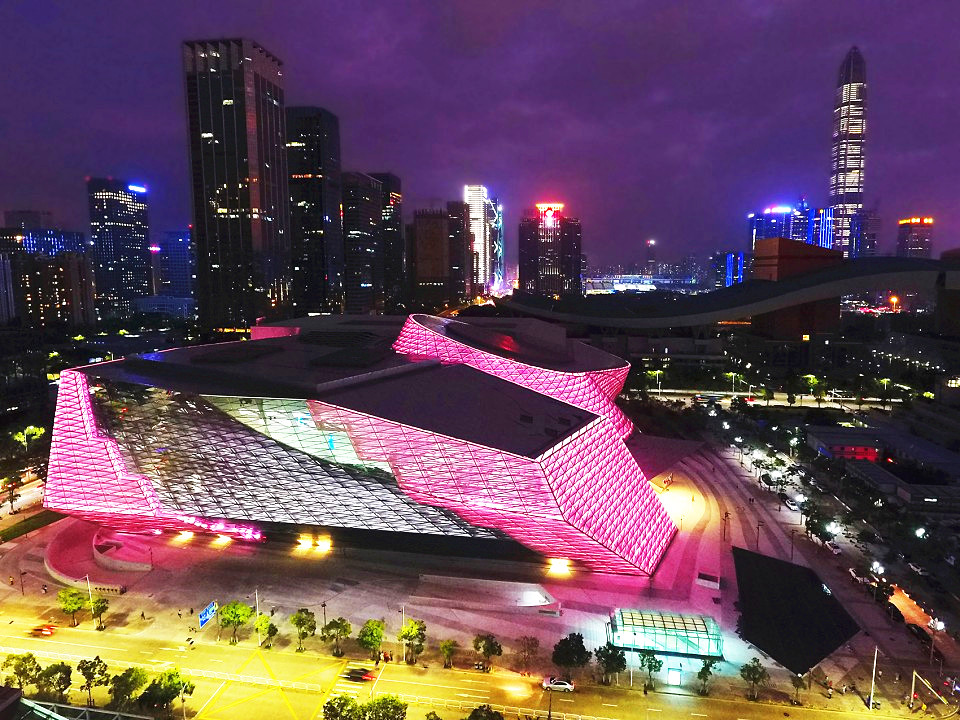

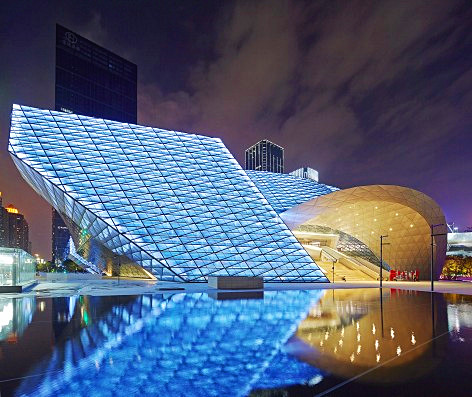

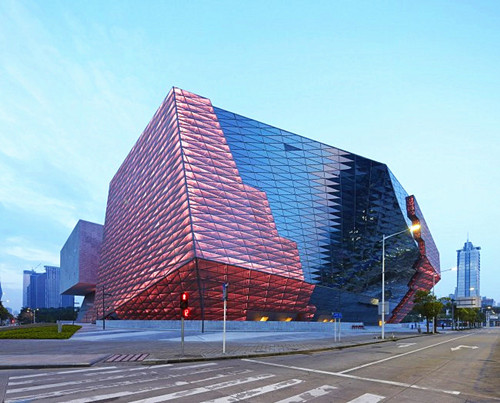

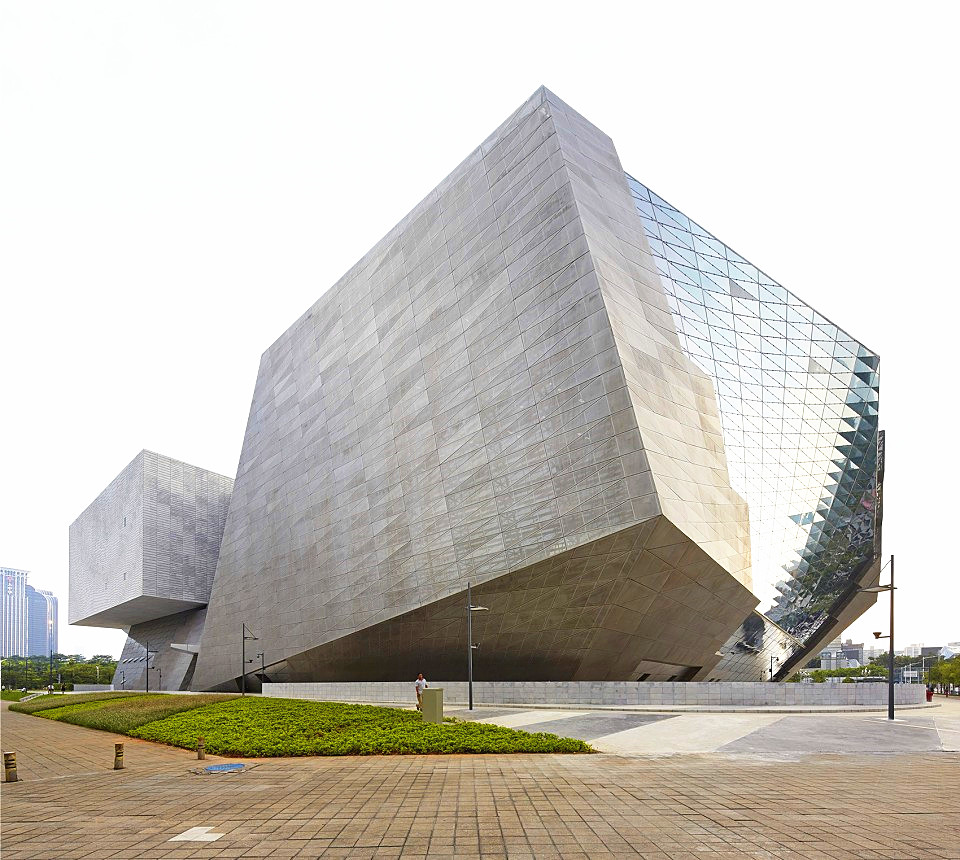

▽ 一块晶莹剔透的城市巨石”。
灯光与设计的完美融合(图4)



灯光与设计的完美融合(图5)灯光与设计的完美融合(图6)

灯光与设计的完美融合(图7)

灯光与设计的完美融合(图8)灯光与设计的完美融合(图9)

       灯光设计利用犀牛软件,在实际1:1建筑数字模型中,进行灯具的排布安装推算,并导入照度计算软件反复研究不同配光不同功率以及光与材料之间的反射关系。不仅如此,为了解决建筑玻璃幕墙不同阴阳角的玻璃反光及灯具表面眩光问题,灯光设计在现场进行了反复的实地测试,比如调整安装角度、改变配光角度、增加遮光配件等等方式,考虑到庞大的灯具数量和安装难度问题,最终利用统一安装定制的U型遮光槽,遮光槽靠外侧是可调节高度的挡板,用于遮挡眩光,遮光槽内部喷涂黑色消光涂料,减少自身被照亮的可能。



▽ 利用BIM(建筑信息模型)方式来进行灯光设计

灯光与设计的完美融合(图10)

灯光与设计的完美融合(图11)


▽ 颜色变幻多端
灯光与设计的完美融合(图12)

灯光与设计的完美融合(图13)灯光与设计的完美融合(图14)

       整个项目的建设调试过程利用了BIM(建筑信息模型)的优势和便利,与建筑及幕墙无缝的结合,完美的呈现建筑完成后真实的灯具安装、荷载、走线、视觉等等,这也为今后的灯光设计进行类似的超复杂异形建筑的照明设计奠定了基础。


▽ 灯光与建筑及幕墙无缝的结合

灯光与设计的完美融合(图15)                                         灯光与设计的完美融合(图16)
